MLF1608DR18K
Ind RF Chip Shielded Multi-Layer 180nH 10% 25MHz 15Q-Factor Ferrite 150mA 0603
廠商型號:
MLF1608DR18K
芯天下內部編號:
367-MLF1608DR18K
生產廠商:
tdk

描述:
Ind RF Chip Shielded Multi-Layer 180nH 10% 25MHz 15Q-Factor Ferrite 150mA 0603
產品類別:
Inductor|Inductor Surface Mount

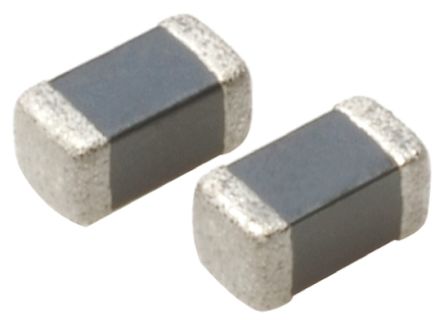

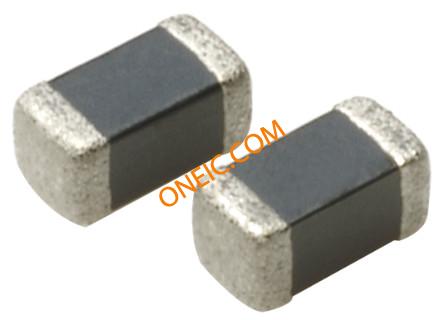

所示圖像僅為示意圖。請從產品數據表中獲得準確的規(guī)格。
庫存與訂購
產品參數
參數類型 | 參數值 |
---|---|
Package/Case | 0603 |
Type | RF Chip |
Inductance | 180 nH |
Maximum DC Current | 150 mA |
Tolerance | 10 % |
Maximum DC Resistance | 500 mOhm |
Minimum Quality Factor | 15@25MHz |
Core Material | Ferrite |
Product Height | 0.95 mm |
Standard Package | Tape & Reel |
Unit Pack | 4000 |
MOQ | 4000 |
Subcategory | Inductor Surface Mount |
Lead Time | 70 Days |
Packaging | Tape & Reel (TR) |
Current Rating | 150mA |
DC Resistance (DCR) | 500 mOhm Max |
Height - Seated (Max) | 0.037" (0.95mm) |
Material - Core | Ferrite |
Frequency - Self Resonant | 320MHz |
Shielding | Shielded |
Supplier Device Package | 0603 (1608 Metric) |
Size / Dimension | 0.063" L x 0.031" W (1.60mm x 0.80mm) |
Operating Temperature | -55°C ~ 125°C |
Mounting Type | Surface Mount |
Q @ Freq | 15 @ 25MHz |
Frequency - Test | 25MHz |
Other Names | 445-1006-2 |
rohs | Lead free / RoHS Compliant |
Depth | 0.8mm |
Dimensions | 1.6 x 0.8 x 0.8mm |
Height | 0.8mm |
Length | 1.6mm |
Maximum Operating Temperature | +85°C |
Maximum Self Resonant Frequency | 450MHz |
Minimum Operating Temperature | -40°C |
Factory Pack Quantity | 4000 |
Termination Style | SMD/SMT |
Package / Case | 0603 (1608 metric) |
Product | Inductors |
Product Category | Fixed Inductors |
Unit Weight | 0.000141 oz |
Self Resonant Frequency | 450 MHz |
Case Length | 1.6 mm |
Operating Temperature Range | - 40 C to + 85 C |
Q Minimum | 15 |
Case Height | 0.8 mm |
RoHS | RoHS Compliant |
Series | MLF |
Case Width | 0.8 mm |
Operating Temp Range | -40C to 85C |
Rad Hardened | No |
Failure Rate | Not Required |
Case Size (Inches) | 0603 |
Tolerance (+ or -) | 10% |
Impedance | Not Required ohm |
Q | 15 |
Test Frequency | 25 MHz |
Military Standard | Not Required |
Product Length (mm) | 1.75 mm |
Product Depth (mm) | 0.8 mm |
Product Height (mm) | 0.95 mm |
Technology | Multi-Layer |
DC Current | 150 mA |
DC Resistance | 0.5 ohm |
Product Diameter (mm) | Not Required mm |
Case Size | 0603 |
電感器結構 | 多層 |
電感值 | 180 nH |
系列 | MLF |
容差 | ±10% |
最高工作溫度 | +85°C |
最小質量系數 | 15 |
高度 | 0.8mm |
最低工作溫度 | -40°C |
長度 | 1.6mm |
尺寸 | 1.6 x 0.8 x 0.8mm |
封裝/外殼 | 0603 |
深度 | 0.8mm |
Board Level Components | Y |
最大自諧振頻率 | 0.45GHz |
最大直流電阻值 | 500mΩ |
最大直流電流 | 150mA |
芯材 | 鐵氧體 |
